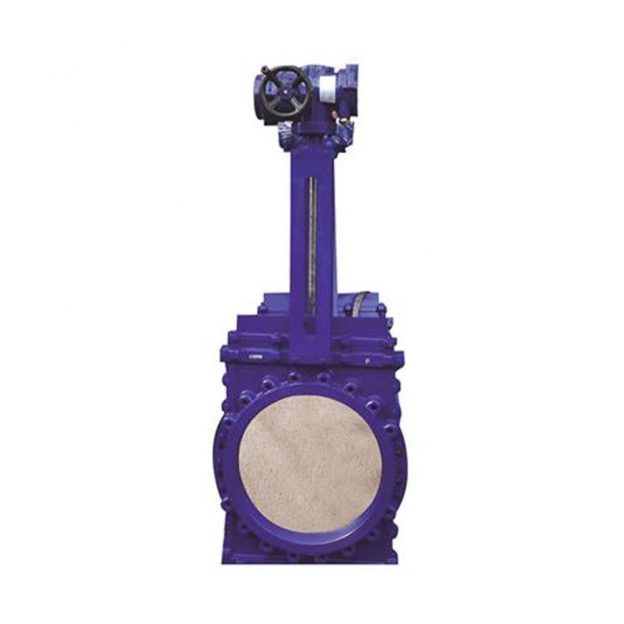

TORK S1200-S1201 Serisi Bıçaklı Sürgülü Vana
TORK S1200-S1201 Serisi Bıçaklı Sürgülü Vana
| Uygulamalar | : | Atık su hatları, katı partikül içeren hatlar, kağıt sanayi, çimento sanayi v.b |
| Kumanda | : | Volanlı, disli kutulu, pnömatik veya elektrik aktüatörlü, zincir çarklı |
| Anma Basıncı | : | PN 16, PN 10, PN 6, PN 4 |
| Çalısma Basıncı | : | DN 40 – DN 125; 10 bar (max.) |
| : | DN 150 – DN 200; 6 bar (max.) | |
| : | DN 250 – DN 300; 4 bar (max.) | |
| : | DN 350 – DN 600; 3 bar (max.) | |
| : | DN 700 – DN 800; 2 bar (max.) | |
| Çalışma Sıcaklığı | : | max. 120 C |
| Bağlantı | : | Flanşlı, wafer, lug, semi lug |
| : | (TS EN 1092 – 2/ISO (EN3202/3-K1) | |
| Üretim Çapları | : | DN 40 – DN 800 |
| Vana Boyutları | : | DIN EN 558-1/20(EN3202/3-K1 |
| Test | : | DIN EN 12266 |
| Uygulamalar | : | Atık su hatları, katı partikül içeren hatlar, kağıt sanayi, çimento sanayi v.b |
| Kumanda | : | Volanlı, disli kutulu, pnömatik veya elektrik aktüatörlü, zincir çarklı |
| Anma Basıncı | : | PN 16, PN 10, PN 6, PN 4 |
| Çalısma Basıncı | : | DN 40 – DN 125; 10 bar (max.) |
| : | DN 150 – DN 200; 6 bar (max.) | |
| : | DN 250 – DN 300; 4 bar (max.) | |
| : | DN 350 – DN 600; 3 bar (max.) | |
| : | DN 700 – DN 800; 2 bar (max.) | |
| Çalışma Sıcaklığı | : | max. 120 C |
| Bağlantı | : | Flanşlı, wafer, lug, semi lug |
| : | (TS EN 1092 – 2/ISO (EN3202/3-K1) | |
| Üretim Çapları | : | DN 40 – DN 800 |
| Vana Boyutları | : | DIN EN 558-1/20(EN3202/3-K1 |
| Test | : | DIN EN 12266 |
| Parça ve Malzeme Tablosu | ||
| Parça Adı | : | Malzeme |
| Gövde | : | GG-25 / GGG-40.3 / GS-C25 / AISI 304-316 |
| Sürgü | : | AISI 304 – AISI 316 |
| Sit | : | EPDM – NBR – NR – VITON |
| Salmastra | : | Graphite – PTFE |
| Salmastra Baskı | : | GG-25 / GGG-40.3 / GS-C25 / AISI 304-316 |
| Volan | : | GG-25 |
| Mil | : | AISI 420 / AISI 304 / AISI 316 |
| Botunduruk | : | GG-25 / GGG-40.3 / GS-C25 / AISI 304-316 |
